Diamond CUT automatizuotos ratlankių tekinimo staklės AWR902VP

Diamond CUT automatizuotos ratlankių tekinimo staklės AWR902VP

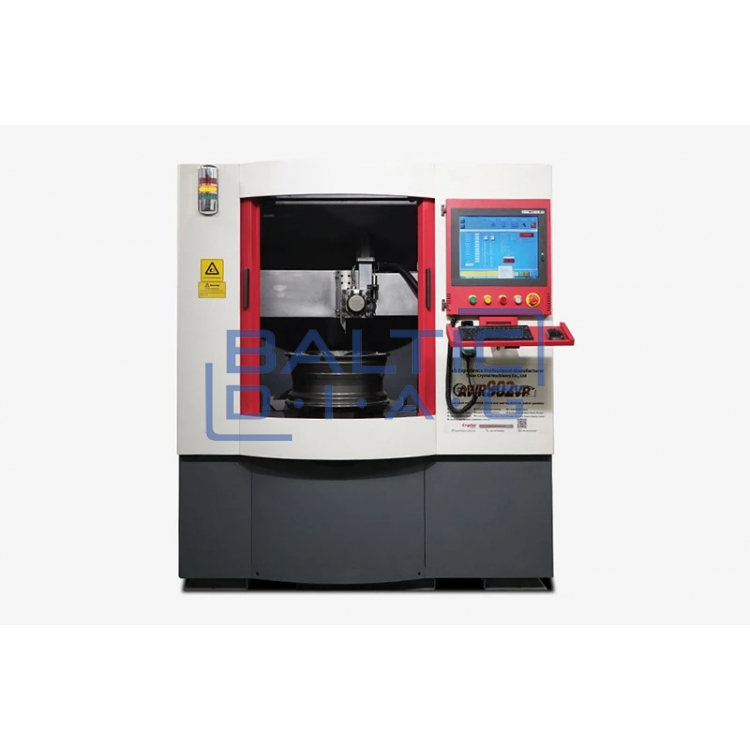

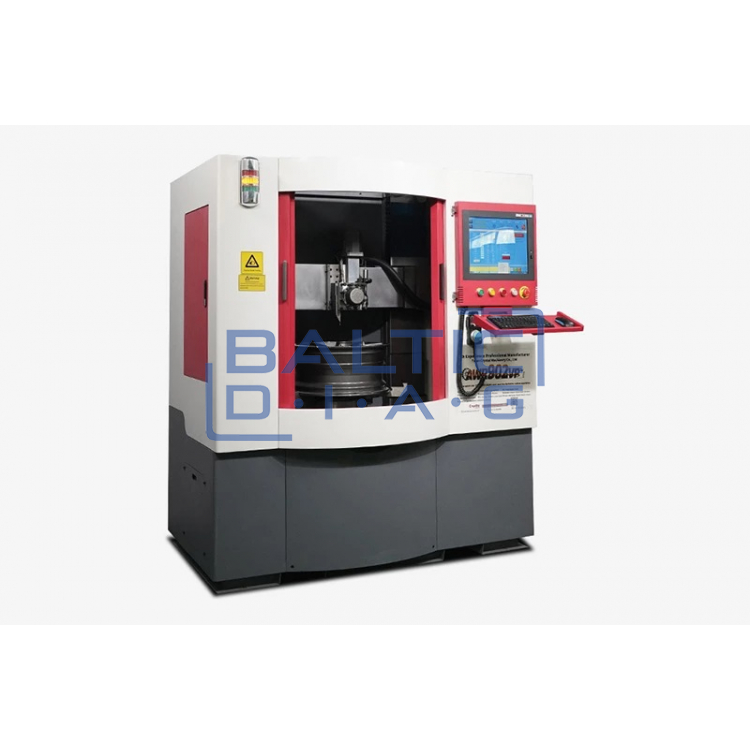

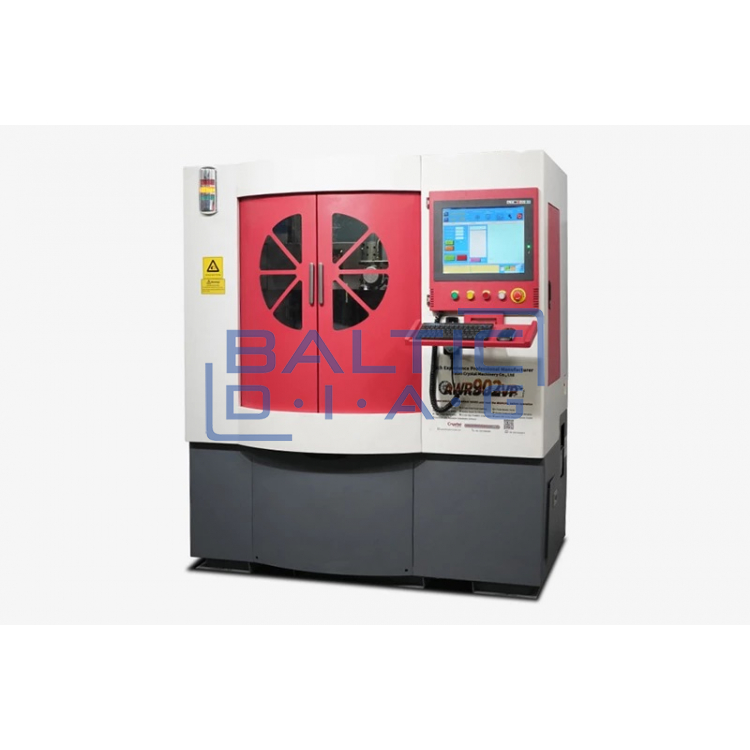

Diamond CUT AWR902VP ratlankių tekinimo staklės - šios staklės išsiskiria tuo, jog jų viduje ratlankio tekinimo procesas vyksta vertikaliai, kadangi griebtuvų sistema yra sumontuota staklių apačioje, o zondo ir tekinimo peiliai juda horizontalia kryptimi iš kairės į dešinę.  Ketaus bėgėliai, X/Z ašies linijinis tekinimo peilio bėgelis, tikslus velenas, sumontuota nepriklausoma skanavimo galvutė - vis tai leidžia ratlankio tekinimo procedūras atlikti platesniam klientų ratui.Automatizuotos staklės iš pradžių atlieka ratlankio įvertinimą ir skanavimą zondo pagalba, sekančiame procese sudaromas operatoriaus kompiuteryje 3D vaizdas, po kurio atliakama ratlankio tekimo funkcija.

Techniniai duomenys:

• Valdymas: Liečiamo ekrano pagalba
• Programinė įranga: Crystal CNC-WheelCurve Software V2.0
• Maks. veleno skersmuo: 860 mm
• Maks. lengvojo lydinio ratlankio dydis: 34"
• Maks. ratlankio plotis: 550 mm
• Griebtuvo tipas: 13 colių 3 dalių griebtuvas (6-ių dalių - užsakoma papildomai)
• X/Z ašies tikslumas: 0,001 mm
• X/Z ašies valdymo režimas: Servo valdymas
• Maks. X ašies eiga: 455 mm
• Atstumas nuo tekinimo bokštelio iki griebtuvo galinės dalies: 630 mm
• Sūkių diapazonas:: 50-1500 aps/min
• 4 padėčių automatinis bokštelis
• Skanavimo metodas: rubino zondas (lazerinis skanavimas - užsakoma papildomai
• Staklių pagrindas: pagamina iš ketaus
• Variklio galia: 5.5kw
• Maitinimas: 380 V
• Spalva: pasirinktinai
• Matmenys: 1630 x 1110 x 1860 mm
• Svoris: 1530 kg
