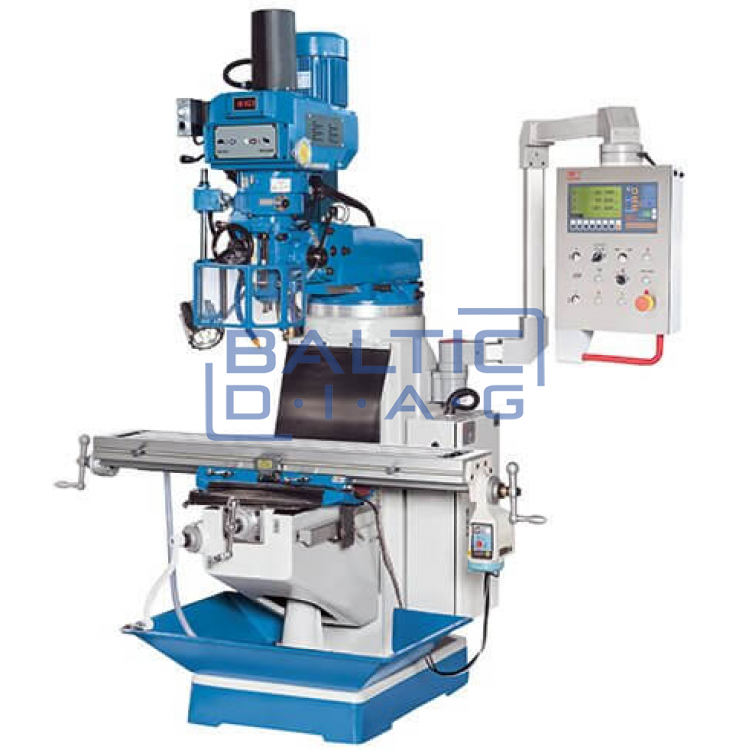

Frezavimo staklės, Knuth MF 1 VP

Frezavimo staklės, Knuth MF 1 VP

Gamintojas: Knuth, Vokietija

Daugiafunkcinės frezavimo staklės Knuth MF 1 VP yra patrauklios savo dizainu bei nepakeičiamos daugelyje remonto dirbtuvių, mokymų ir gamybos srityse. Detalių padavimas X ašimi gali būti koreguojamas belaipsne sistema, o vertikali frezavimo galva turi galimybe koreguoti savo pasvyrimo kampą ir platu, be laipsnį sukimosi greičio koregavimą, prisitaikant prie įvairių apdirbamų medžiagų, nuo plieno iki spalvotų metalų. Š standartine staklių komplektacija įeina automatinis plunksnos padavimas, pneumatinis detalių įtvirtinimas bei įtvirtintos pozicijos indikatorius.

• Pasukama, pakreipiama frezavimo galvute su plunksnos padavimu
• Pneumatinė įrankių tvirtinimo sistema
• Plačiai reguliuojamas veleno sukimosi greitis
• Spartus padavimas X ašimi
• Platus standartinės įrangos komplektas

Detalesnis aprašymas:

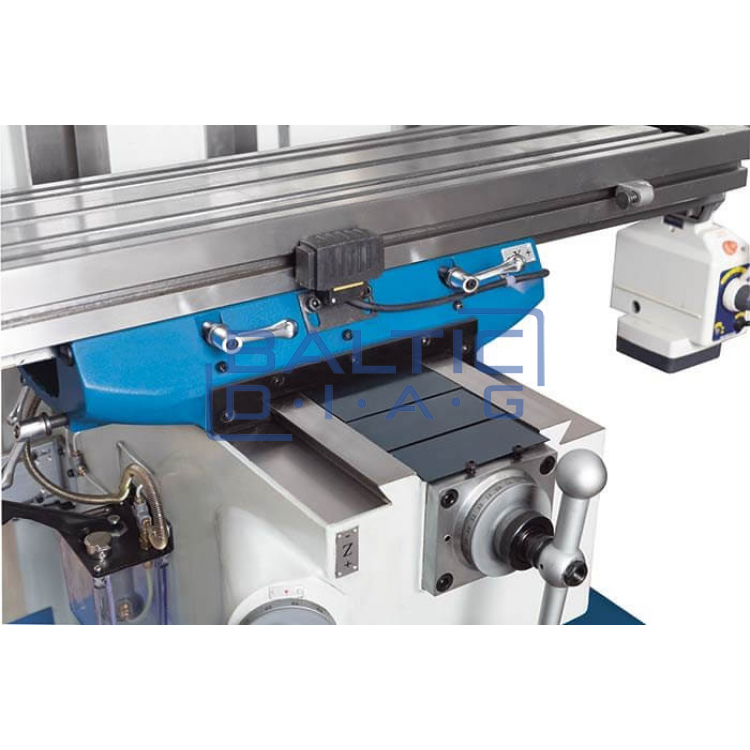

• Didesnis darbastalis su didesne eiga X ašimi

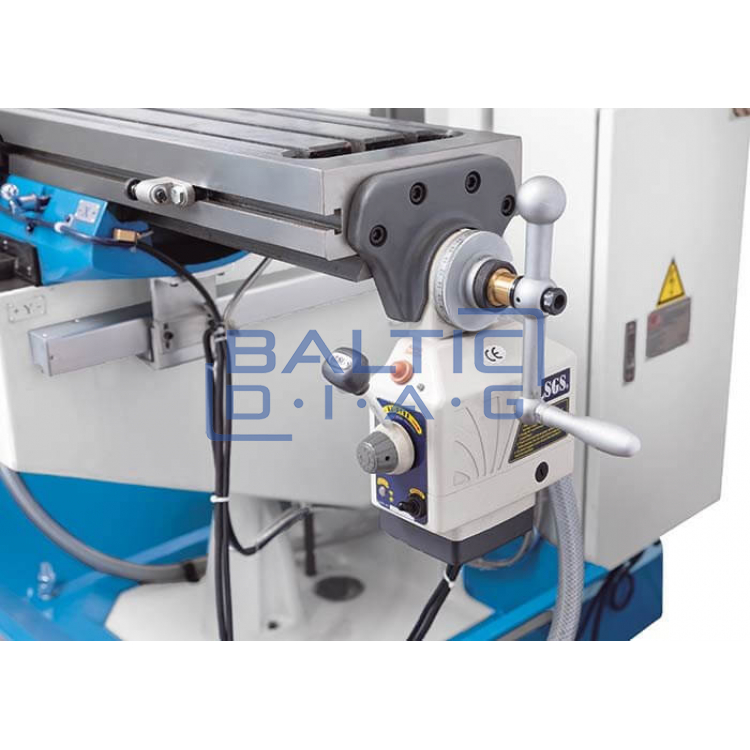

• Įrengtas TV 1000 automatinis stalo perkėlimas ant X ašies, galimas Y ašies modifikavimas

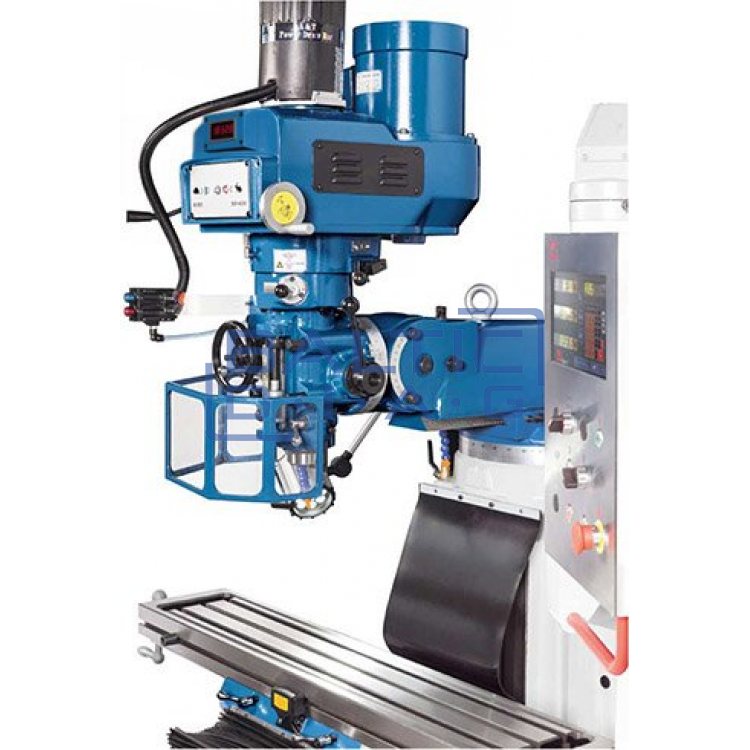

• Frezavimo galvutė, gali būti pakreipiama 3 kryptimis: pasukimas į kaire + dešine: +/- 90°; pakreipimas į priekį + atgal: +/- 45°; pasisukimas ant kolonos: +/- 45°
• Kreipiamieji takeliai, pakietinti bei koreguojamos padėties
• 3 automatiniai padavimai frezavimui
• Rankinis grubus padavimas su galimybe pakeisti į tolygu rankinį padavimą
• Plunksna turi įmontuotą automatini gylio matavimo įrenginį, mikrometrų tikslumo.

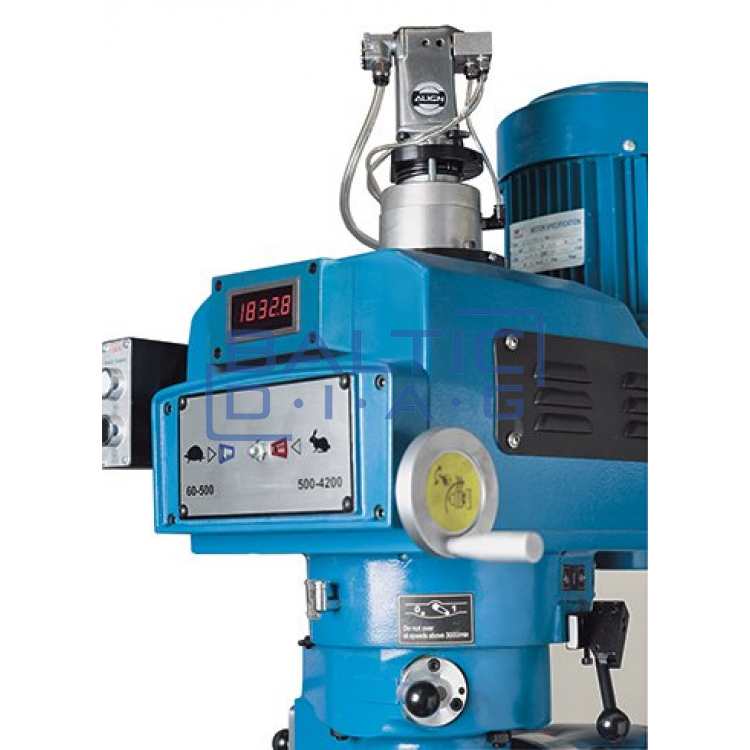

• Atvirkštinio sukimosi jungiklis, pakeisti frezavimo sukimosi kryptį

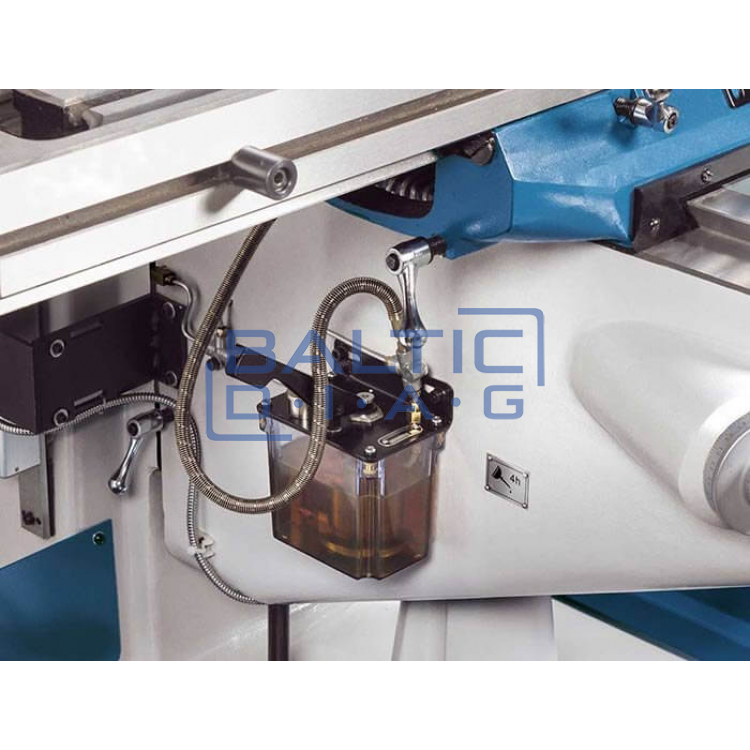

• Centrinė tepimo sistema, kuri tepa pagrindinį veleną, varžtus ir bėgelius
• Rankinis sukimosi veleno stabdys
• Pneumatinis įrankių prispaudimas
• 3 ašių pozicijos indikatorius, aušinimo sistema ir LED darbo vietos apšvietimo sistema yra įtrauktos į standartinę staklių komplektaciją

3 ašių pozicijos indikatorius:

• Didesnis tikslumas
• Mažesnė klaidų tikimybė
• Padidintas produktyvumas
• Svarbaus laiko taupymas
• Lengvai suprantamas ekranas
• Operatoriui būdingos funkcijos
• Patogus klaviatūros išdėstymas
• Rezoliucija: 0,01 / 0,005 mm
• Numatytosios koordinatės
• Ašių pozicijos išlieka, net kai ekranas yra išjungiamas
• Skylės apskritimo modulio apskaičiavimas
• Skaičiuotuvo funkcija
• Detalių laikymas iki 10 įrankių
• Pasirinkimas tarp spindulio ir ploto, rodmenų
• Pasirinkimas tarp mm / inch matavimo vienetų
• Lengvas asortimento papildymas ir nereikalaujančios didelės priežiūros operacijos

Techniniai parametrai:

• Darbastalio matmenys: 1245 x 230 mm
• T – bėgelių darbastalyje skaičius: 3 vietos
• T – bėgelių, plotis ir ertmė: 16 x 63,5 mm
• Eiga, X ašimi: 760 mm
• Eiga, Y ašimi: 290 mm
• Eiga, Z ašimi: 370 mm
• Veleno sukimosi greitis: 60 1/min – 4200 1/min
• Plunksnos eiga: 127 mm
• Veleno tvirtinimas: ISO 30
• Spaustuvo suspaudimo pločiai: 171 – 476 mm
• Plunksnos padavimas: (3) 0,04; 0,08; 0,13 mm/R
• Padavimo greitis, X ašimi: 19 mm/min – 890 mm/min
• Konsolės eiga, Z ašimi: 370 mm
• Pagrindinio elektros variklio galia: 2,25 kW
• Bendri matmenys: 2050 x 1630 x 2070 mm
• Svoris: 950 kg

Standartinė komplektacija:

• 3 ašių pozicijų indikatorius X.Pos 3.2
• Darbiniai įrankiai
• Aušinimo sistema
• Pneumatinis įrankių prispaudimas
• Vertikalus apsauginis dangtelis
• Centrinė tepimo sistema
• LED darbo vietos apšvietimas
• Automatinis darbastalio padavimas X ašimi, TV 1000
• Operatoriaus instrukcija
