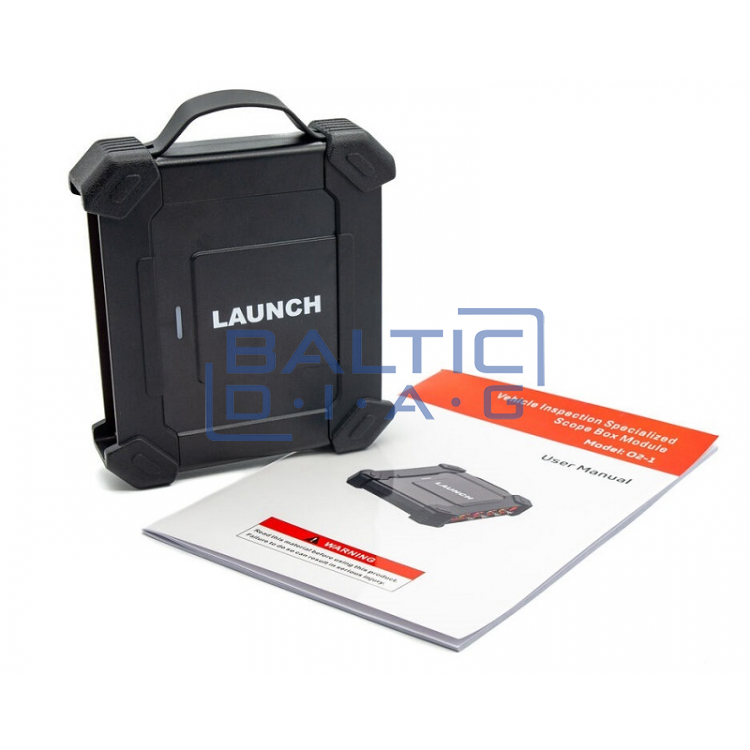

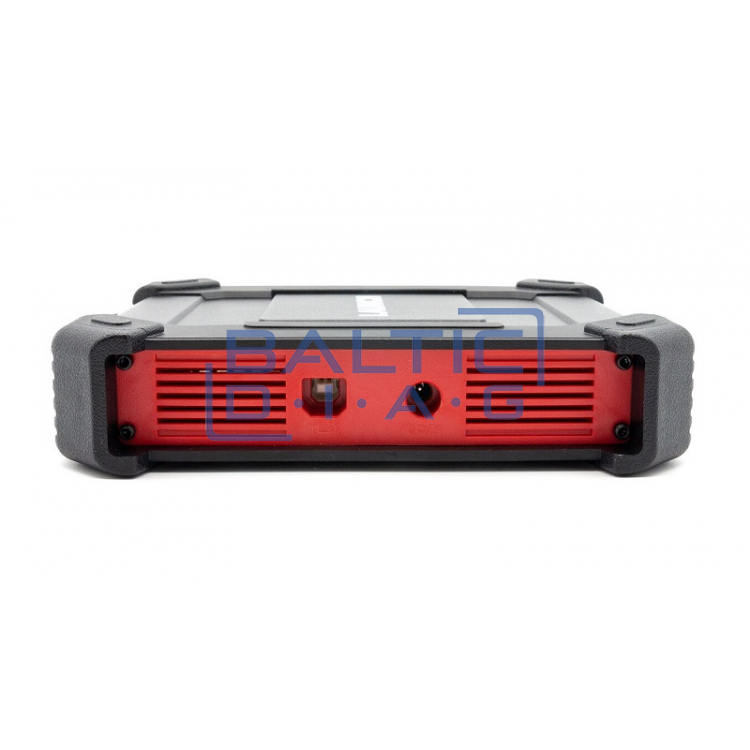

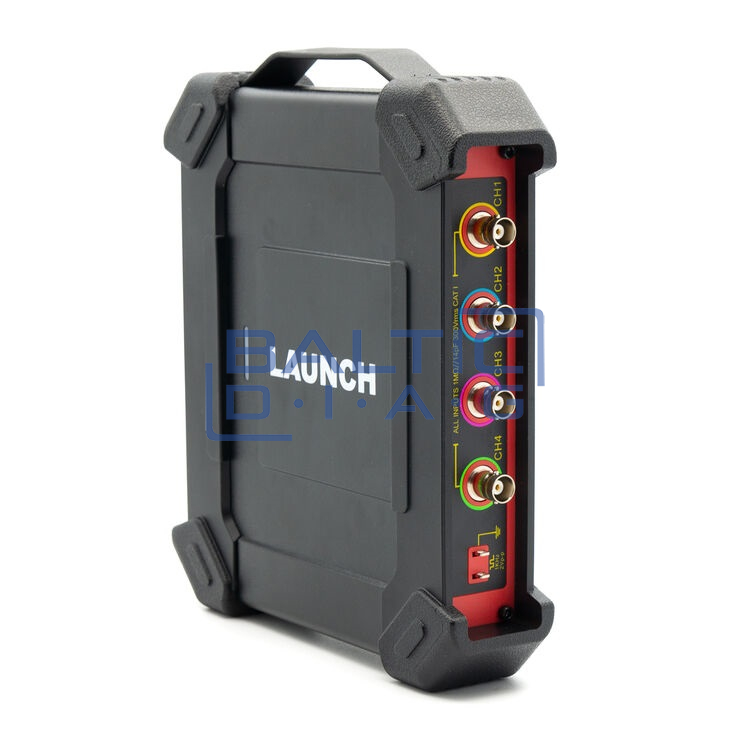

Osciloskopas Launch X-431 Scopebox 02-1

Gamintojas Launch (Vokietija). Garantija 24 mėn.

Profesionalus 4 kanalų osciloskopas, kuris gali nustatyti elektros grandinių bangos formas. Analizuojant bangos formas, galima rasti įvairius gedimus, susijusius su uždegimu, jutikliais, pavaromis, grandinėmis, elektroniniais valdymo blokais ir variklio darbo kokybe; pagrindinių ir antrinių diagramų rodymas skirtingais vaizdais; DIS, uždegimo schema; galios (kW), cilindro suspaudimo ir kt. analizė. Šiuo metu Launch Sensorbox 02-1 yra suderinamas su X-431 GDS / PAD / PADII / EURO TAB / EURO TAB II, prijungtu per USB jungtį.

Elektrinių signalų bandymas naudojant 5 parametrus:

Amplitudė (didžiausios įtampos signalas)
Dažnis (periodinio signalo ciklas)
Forma (bangos forma)
Impulso trukmė (ciklo arba laiko intervalo signalas)
Masyvas (signalo pasikartojimo charakteristikos)

Scopebox osciloskopo savybės:

Greitas grandinės signalo užfiksavimas
Norėdami greitai analizuoti, pasirinkite bangos formos rodymo greitį
Iš anksto nustatytų bangos formos signalų biblioteka programinėje įrangoje
Tikrintų signalų registravimas ir saugojimas vėlesnei analizei ir trikčių šalinimui
Automatiškai sureguliuojami visi diagramos signalai visuose 4 kanaluose
Atskiras kiekvieno kanalo įžeminimas, kad būtų kuo mažiau iškraipyti bandymo signalai

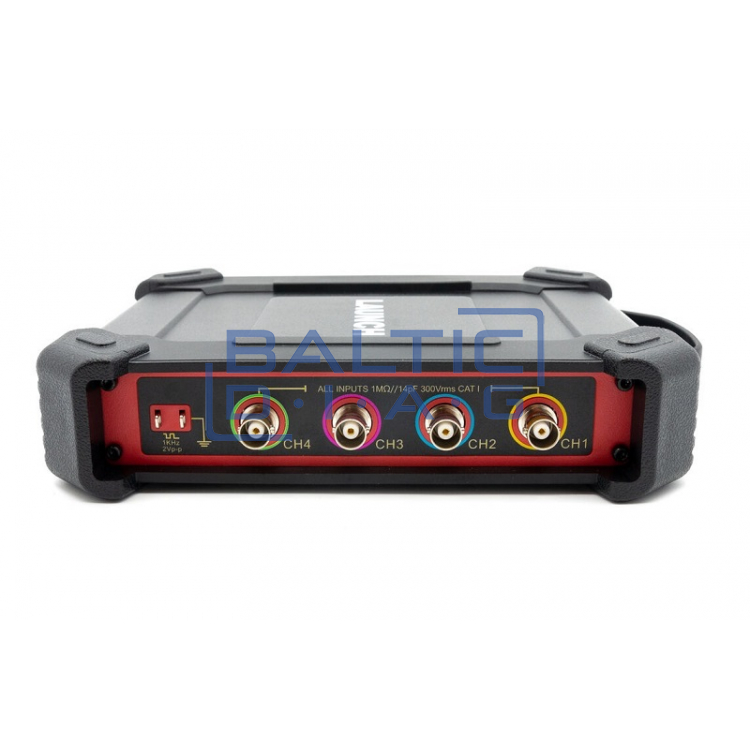

Aukštos kokybės BNC jungtys
Visas adapterių komplektas uždegimo sistemoms, jutikliams, jungtims ir kitiems priedams

Techniniai duomenys:

Kanalų skaičius: 4
Pralaidumas: 100 MHz
Operacijų laikas: ≤3,5 ns
Maks. matavimo dažnis: 1 GHz (keturiems kanalams)
Įėjimo varža: 1MΩ±1,5%
Vertikali rezoliucija: 8 bit
DC dažnis: ± 3 %
Horizontalus matavimas: 5mV~10V
Horizontalaus poslinkio diapazonas: ±2,5 V (jeigu zondo jungiklis „x1“, <500 mV/div), ±120 V (jei zondo jungiklis „x1“, ≥500 mV/div)
Inverteris: palaikomas
Suderinimas: DC, AC
Laiko bazės rėžis: 50ns ~ 1ks
Laiko bazės tikslumas: 20 ppm
Linijinis dekodavimas: CAN, LIN
Trigerio tipas: kraštas, impulso plotis
Trigerio režimas: normalus, automatinis ir viena SEQ
Trigerio jungtis: DC, triukšmo atmetimas
Ekranas: YT, priartinimas, rutulys
Režimas: 200 ms/div ~ 1000 s/div
Automatinis nustatymas: palaikomas
Automatiniai matavimo elementai: 23
Žymėjimas: horizontalus žymeklis, vertikalus žymeklis
Maitinimo sąsaja: USB, DC IN jungtis
Duomenų perdavimas: USB
Suderinama operacinė sistema: Android
Matavimai: elektros grandinių, jutiklių, pavaros, uždegimo
Darbinė temperatūra: 0℃ ~ 50℃
Laikymo temperatūra: -30℃ ~ 70℃
Specifikacijos:
Keturi kanalai matavimams atlikti
Didžiausias dažnis: 150 Mhz
Pralaidumas: 20 Mhz
Didžiausias išsaugojimo gylis: 64MSa
Matavimų tikslumas: +/- 1%
Rezoliucija: 8-bit
