Galios tikrinimo stendas Dynomag HUB

Galios tikrinimo stendas Dynomag HUB

Gamintojas: Magic motor sport, Italija.

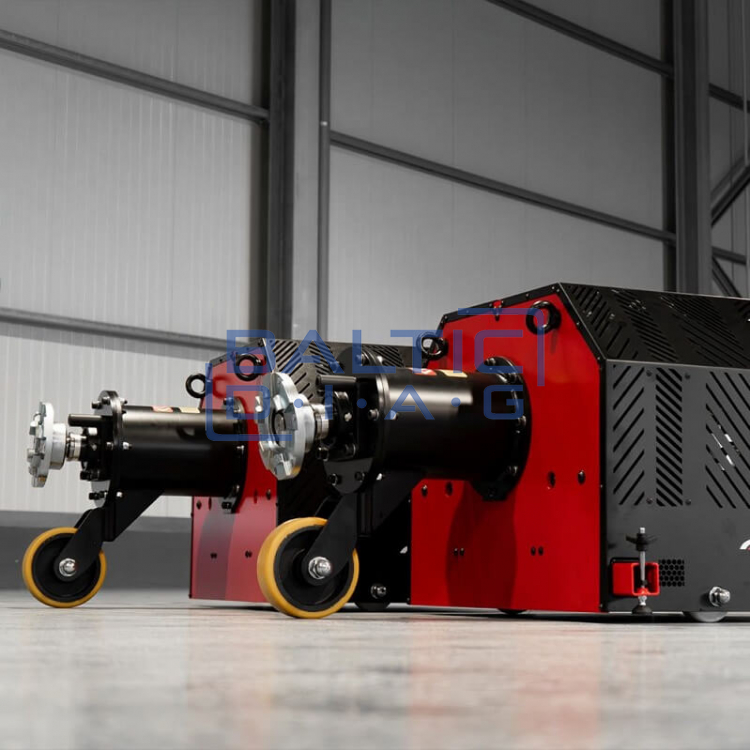

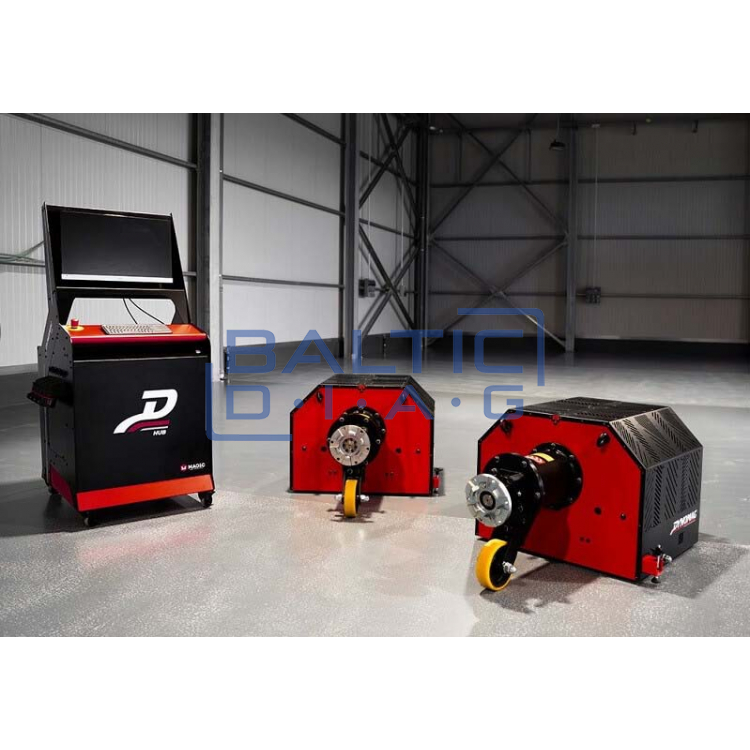

Dynomag HUB – tai Magic motor sport gamintojo galios tikrinimo stendas, kuris užtikrina ypač tikslius galios matavimo procesus. Tvirtos konstrukcijos bei sudarytas iš pažangių elektroninių, techninių komponentų derinio. Visą sistemą sudaro vienas pagrindinis valdymo pultas ir 2 arba 4 galios matavimo stendai su stebulėmis. Stebulės turi būti tiesiogiai prijungiamos prie transporto priemonės ratų stebulių. Vienas iš didelių šio, galios tikrinimo stendo privalumų, tai kad jis nėra montuojamas vienoje vietoje, turi mobilumo privalumą.

Pagrindiniai privalumai:

• Mažas, kompaktiškas dydis
• Tikslus ir daugkartiniai galios matavimo procesai
• Didelis saugumas atliekant testavimus

Mobilumas ir tikslumas:

Kruopštus elektroninių, techninių ir konstrukcinių komponentų derinys buvo ištobulintas, taip kad mechanikos komponentai būtų tvirtos ir ypač tikslios bet kokiomis sąlygomis. Įrengta judėjimo sistema, teflonu ir guma dengti ratukai leidžia patogiai ir lengvai pastatyti bet kurioje darbo vietoje. Be to, sujungta ašis smarkiai palengvina sukabinimo procedūrą. Kiekvienas galios tikrinimo stendo įrenginys turi didelio efektyvumo galios matavimo stabdžius su optimizuota aušinimo sistema, kad būtų užtikrintos geriausios šiluminės ir dinaminės skysčių sąlygos. Todėl, kad šiame galios tikrinimo stende nėra naudojami matavimo volai, tai ženkliai padidina įrangos naudojimo saugumą.

Valdomi visi parametrai:

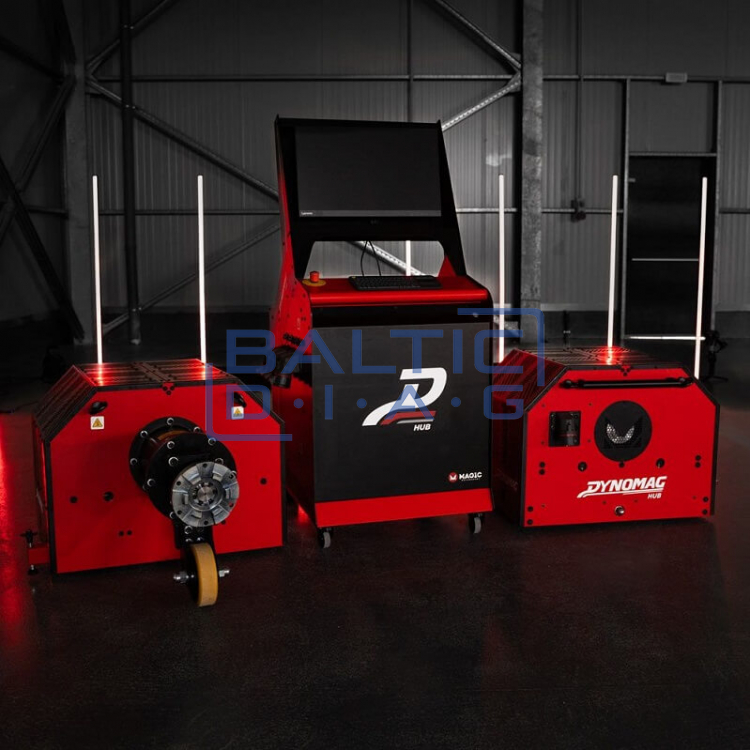

Valdymo stovas, turi įrengtą naujausios kartos programinę įrangą, Full HD vaizduoklį, galingą procesorių bei avarinį išjungimo mygtuką. Patogus valdymo meniu, kuris leidžia net nuo pirmos darbo dienos lengvai pasiekti reikalingiausias funkcijas. Valdymo stovas – paruoštas darbuotis su 2WD arba 4WD įrangos konfigūracijomis, priklausomai nuo to kiek jungčių naudojama. Struktūriškai, du papildomi 220 V Schuko maitinimo lizdai, gali būti įdiegiami pagal poreikį.

Šiuolaikiška sąsaja ir programinė įranga:

Šiuolaikiška ir intuityvi programinė įranga saugo patikrintų automobilių duomenų bazę. Ši įranga gali pradėti testuoti automobilių galią įvairiais rėžimais: Sweep testavimas, nuolatinių sūkių, greičio ir traukos testavimais bei leidžia operatoriui palyginti kelis skirtingus bandymų rezultatus. Nuo pat pirmo bandymo, valdomos konfigūracijos patentuota programinė įranga – nuolat atnaujinama, koordinuoja duomenų srautus, gaunamus iš kiekvieno koncentratoriaus elektroninių skirtukų.

Įrangos darbo paprastumas:

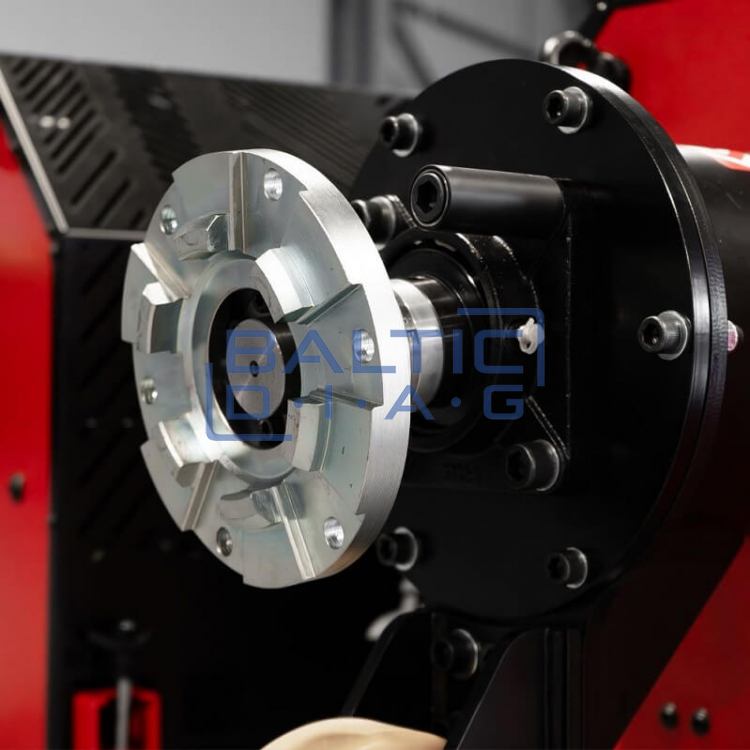

Norint perjungti galios tikrinimo stendą iš dviejų varomųjų ratų matavimo rėžimo į keturių, jums tereikia prijungti 2 papildomas jungtis prie Dynomag Hub valdymo stovo. Skirtingai nuo volinių galios tikrinimo stendų, kur dvi ašis jungia U formos jungtis arba diržas, o Magic motor sport visa atliktų matavimų rezultatų sinchronizuojami elektroniniu būdų, o ne mechaniškai. Dėl specialaus dizaino stebulės ir centravimo žiedų, kurie sukurti specialiai šiam galios testavimo stendui, sukabinimo procesas su transporto priemone visuomet išlieka vienodas.

Techniniai duomenys:

• Veikimo principas: stebulinis galios tikrinimo stendas
• Maitinimo įtampa: 400 V / 3 fz
• Dažnis: 50 / 60 Hz
• Triukšmo lygis darbo metu: <70 dB(A)
• Darbinė temperatūra: 0°C - +40°C
• Galimi perdavimai: rankinė, automatinė, CVT (užrakintas rėžimas)

Valdymo stendas:

• Maitinimo įtampa: 400 V / 3 fz
• Apkrovos tipas: indukcinis
• Galios išvestis: trijų fazių – 5 x 400 V; vienos fazės – 4 x 240 V
• Maksimali išvesties galia: Individualiai trijų fazių išvestis 20 A / Vienos fazės 16 A
• Apsaugos sistemos: skirtingi saugikliai – trijų fazių: 20 A, C kreivės, IΔN = 0,03 A. Vienos fazės: 16 A, C kreivės, IΔN = 0,03 A.
• Valdymo stovo svoris: 180 kg
• Matmenys: 1720 x 950 x 920 mm

Vieno galios stendo parametrai:

• Elektros srovė: 16 A
• Maks. stebulės apsisukimai: 3000 aps./min
• Maks. stabdymo galia: 1600 Nm
• Maks. kampai: ± 8 °
• Stebulės svoris: 500 kg
• Matmenys: 1300 x 950 x 750 mm
• Ratukai: lengvas įrangos pavertimas, bei jo transportavimas į jums reikiamą vietą.

2WD konfigūracija:

• Elektros srovė: 32 A
• Maks. stabdymo sukimo momentas: 3200 Nm
• Maks. stabdymo galia: 800 / 2000 CV/aps-1 ašiai
• Maks. ašies apkrova: 3000 kg

4WD konfigūracija:

• Elektros srovė: 64 A
• Maks. stabdymo sukimo momentas: 6400 Nm
• Maks. stabdymo galia: 1600 / 2000 CV/aps-1 ašiai
• Maks. ašies apkrova: 3000 kg

Papildomi priedai ir komplektacija:

• 4WD galios tikrinimo komplektacija: 59900,00 EUR + PVM
• 4 kW aušinimo ventiliatorius su inverteriu: 5499,00 EUR + PVM
