Miltelinio dažymo kabina Pavalex 7000x3500x3000 mm

Miltelinio dažymo kabina Pavalex 7000x3500x3000 mm

Gamintojas: Pavalex. Šalis: Čekija

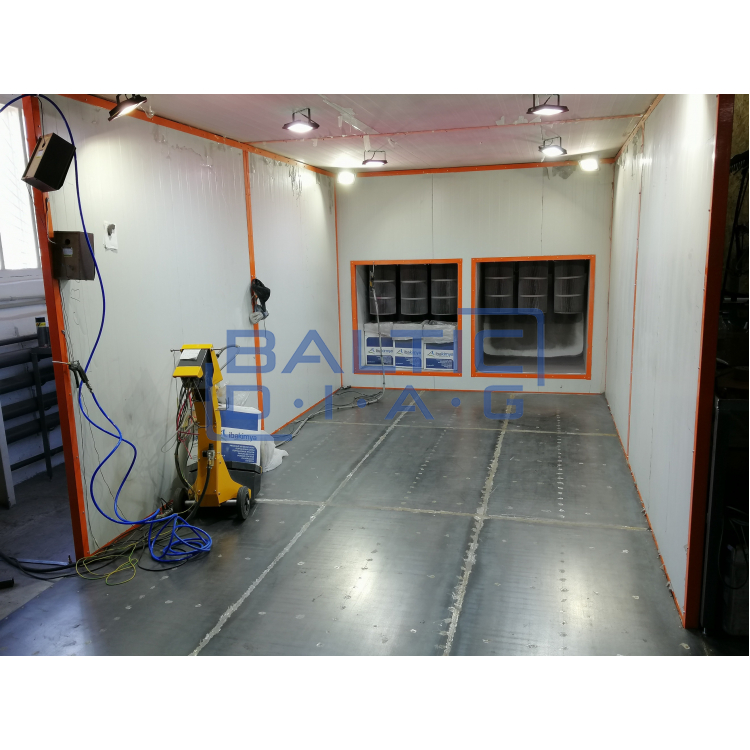

Miltelinio dažymo kabina yra atviro tipo, jame yra du ištraukiamosios ventiliacijos įrenginiai už galinės kabinos sienos. Nešvarus oras pašalinamas per šešis kasetinius filtrus, sumontuotus išmetimo angos viduje vėdinimo įrenginio. Kabina turi apšvietimą viršutiniuose kampuose ir sienose (LED lempos, sertifikuotos ATEX).

Apie kabiną:

• Kabinos tipas - greitai surenkamas
• Vidiniai išmatavimai (ilgis x plotis x aukštis), mm - 7000 x 3500 x 3000
• Išoriniai išmatavimai (ilgis x plotis x aukštis), mm - 8000 x 3600 x 3500
• Korpusas - Plieniniai profiliai
• Sienos ir lubos - Sumuštinio plokštės (PIR, storis 50 mm)

Apie apšvietimą:

• Šviesos elementų tipas - LED (ATEX standard, II3G Ex nA
• IIC T5 Gc)
• Elektros energija (kiekvienas įrenginys) - 100 W, 24V DC
• Kiekis - 10
• LED lempos (Ex), sumontuotos kampu į plokštes tarp šoninės sienos ir lubų bei viduje sienos.

Apie vėdinimo sistemą:

• Vėdinimo sistemą sudaro du išmetimo įrenginiai, esantys už galinės kabinos sienos.
• Vėdinimas užtikrina reikiamą oro srautą ir aukštos kokybės dulkių pašalinimą salono darbo zonoje.
• Išmetimo blokas:
• Kiekis - 2
• Maksimalus oro srautas (kiekvienas išmetimo įrenginys) - 14000 m3/h
• Oro srautas (darbinis taškas esant statiniam slėgiui 700 Pa) - 7500 m3/h
• Ventiliatorių kiekis - 1
• Ventiliatorių tipas - ATEX zone II 3Gc T4 2G
• Statinis slėgis - 800 Pa
• Elektros variklis - IE3
• Galia - 3,0 kW
• Maitinimas - 400V / 50 Hz
• Triukšmo lygis - <75 dB
• Bendras vėdinimo sistemos oro srautas - 14000 - 16000 m3/h
• Bendra galia - 2 x 3,0 kW
• Oro srauto greitis - 0,38 - 0,42 m/sek
• Triukšmo lygis - <75 dB
• Filtrų sistema:
• Kasetinių filtrų kiekis kiekviename išmetimo bloke - 4
• Filtravimo medžiaga - Antistatinis aliuminio oksiduotas poliesteris
• Filtro paviršius - 4 x 20 m2
• Filtrų valymo sistema - Impulsinis valymas suspaustu oru su ekonomaizeriu
• Dulkių išmetimo lygis - Mažiau 3 mg/m3
• Kontrolės dėžutė:
• Tipas - Rankinis ir automatinis valdymas
• Valdymo tipas - PLC („Siemens“)
• Išvestis - LCD jutiklinis ekranas
• Darbinė temperatūra - + 5 - 25 ° С
• Bendra sumontuota galia - 7,0 kW
